Aufrüsten einer Rolloleinwand
zu einer Motorleinwand
Entweder hat die Vernunft, oder der Geldbeutel
den Kauf der billigeren Rolloleinwand bewirkt. Vielleicht auch beides.Aber
eine Motorleinwand ist doch etwas sehr bequemes und trägt auch zur
Atmosphäre bei.Darum habe ich meine alte Rolloleinwand mit einem
Motor aufgerüstet.
Da ich schon sehr oft gefragt wurde wie man sowas selber bauen kann habe

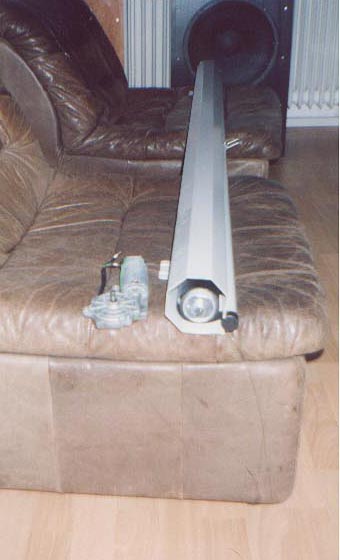

ich diese seite hier erstellt.Links sind Motor und Leinwand zu sehen.Das
muss irgendwie aneinander gebaut werden.
Stückliste
*1 Scheibenwischermotor,oder ähnliche Bauform (1)
*1Holz oder Metallplatte mit ca 10x10cm (2)
*1Adapterstück um Motor und Welle zu verbinden (3)
*2Endschaler(Mikroschalter mit Betätigungshebel)(5&6)
*1Kippschalter(2pol) zur Steuerung
*Schrauben
*2adrig.Kabel
*2 Dioden
*Steckernetzteil
Zuerst muss das Seitenteil von der Leinwand
entfernt werden über welches die Welle FESTgehalten wird.Am anderen
Ende kann sie sich immernoch frei drehen.
Das grösste Problem stellt die kraftschlüssige Verbindung
von Motorwelle und Leinwandwelle dar.Da dies bei jeder Leinwand und
Motor(1) anders aussieht muss man sich hier was einfallen lassen.Ich
habe es bei mir so gelöst,dass ich einen Aluklotz(3) auf einer
Seite aufgebohrt habe um die Motorwelle unterzubringen.Auf der anderen
Seite habe ich einen Schlitz reingesägt um das Flacheisen der Leinwandwelle
zu befestigen.Querbohrungen mit Madenschrauben darin halten alles fest
zusammen.Früher
hatte ich mal ein Stück Kupferrohr aus dem Baumarkt einfach auf
beiden Seiten passend zusammengedrückt.

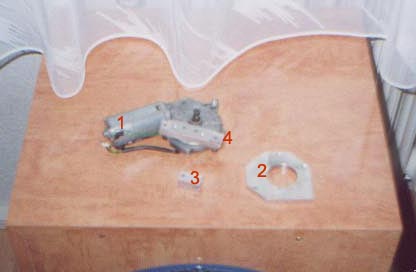

Wenn man diese Verbindung herstellen konnte ist der Rest ziemlich einfach. Dazu muss man sich jetzt eine 1-2cm dicke Platte(2) herstellen die genau ins Gehäuse von der Leinwand passt.In die mitte muss ein grosses Loch,damit später die Welle(3) durchpasst.Diese Platte kann aus Holz,Kunststoff oder wie hier eben aus Metall sein.Die Platte schraubt man jetzt probehalber dort ein wo vorher die Standarthalterung war. Da an der platte der Motor(1) und 2 Endschalter(5&6) befestigt werden muss man natürlich noch Löcher reinbohren.Bei mir war auchnoch ein Adapterstück(4) nötig,da der Lochabstand vom Motor zu gross war.

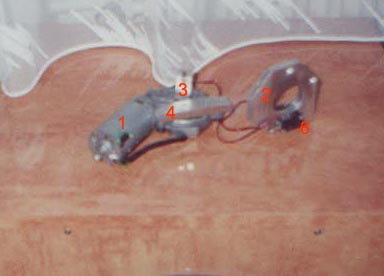

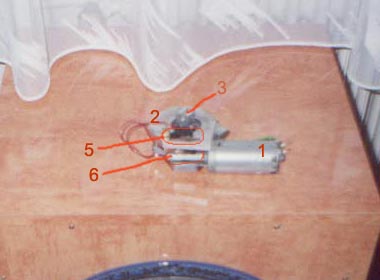

Links sieht man jetzt den Motor mit allen Anbauteilen:Motor mit einer langen Schraube direkt und 2 weiteren über den Adapter mit der Halterungsplatte verbunden.Die Endschalter und Wellenverbinder sind auch schon montiert,das ganze Teil ist fertig zum einbau.
Unterbringung der Endschalter:
Natürlich ist es nicht sehr komfortabel, wenn mann immer die von
Hand den Motor bei Ereichen der Endstellung abschalten muss.

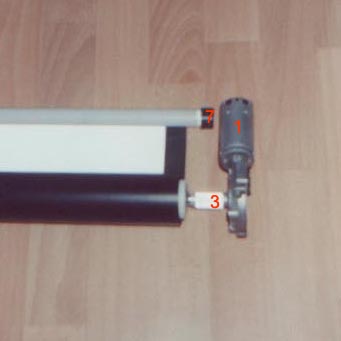

Darum soll dieser Vorgang von 2 Schaltern übernommen werden.Das Problem ist jetzt allerdings die Betätigung selbiger von der Leinwand.Ich habe es bei mir so gelöst:In der oberen endstellung drückt das eine Ende(7) der Leinwandstange auf den Endschalter welcher auf der Innenseite der Platte montiert ist. Zwischen Leinwand und Seitenwand/Platte mit dem Motor ist in der Regel 1-2cm Platz,so dass der Schalter hier gut reingepasst hat.Das grössere Problem war die Betätigung des unteren Endschalters. Ich habe mich nach einigen Überlegungen dazu entschlossen diesen auf der Aussenseite der Platte zu befestigen und mittels einer Kette zu betätigen.diese ist mit der Stange am unteren Ende der Leinwand verbunden.Über die Länge der Kette kann man festlegen wie weit die Leinwand ausfährt.
Mit dem Thema Elektronik befasse ich mich ein anderes mal.
