Manfrotto 393 mit Vollausstattung

Es gibt da einen schönen Stativkopf von Manfrotto. Obwohl Manfrotto nicht gerade zu den besseren Herstellern von Köpfen gehört bietet der 393 ein sehr gutes Preis/Leistungsverhältnis. (Allerdings hat das der Hersteller auch schon gemerkt und er kostet inzwischen schon 160€, ich hatte ihn damals noch für 120€ bekommen)

Dieser Kopf ist an sich perfekt für Objektive wie das 100-400L oder das 300 2,8L, ein echter Geheimtip.

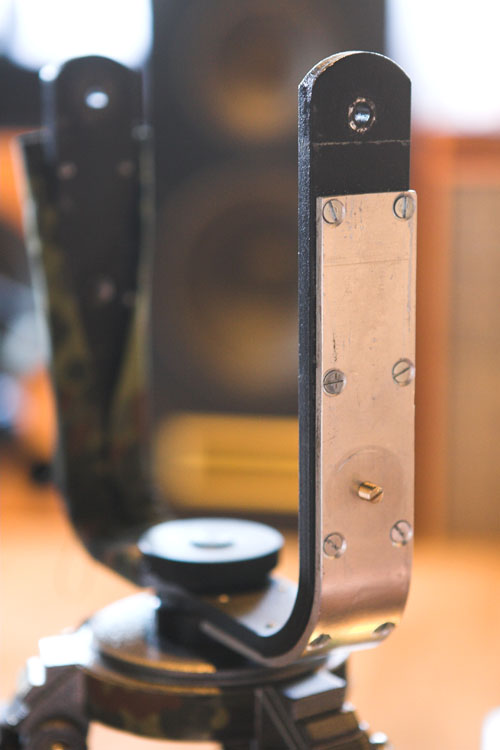

Aber er trägt auchnoch ganz gut das 600er. Allerdings wollte ich den Kopf noch etwas fester haben, und so wurden seitlich Versteifungen angeschraubt, siehe Foto.

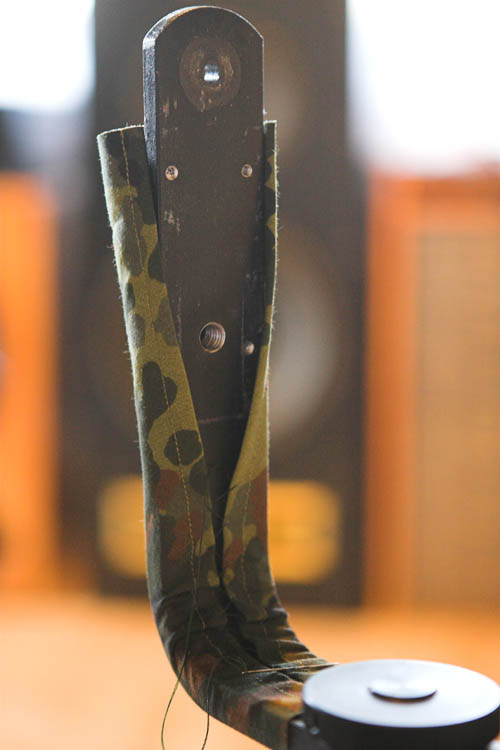

Natürlich wollte das blanke Alu noch ordentlich verpackt werden. Macht sich auch besser wenn das etwas gepolstert ist im Kofferraum vom Auto.

So, was haben wir denn nun für Zusatzausstattung an dem Bügel dran?

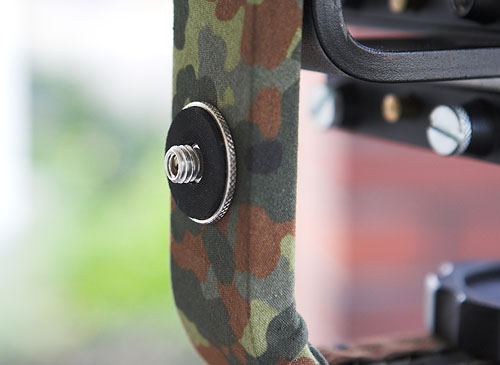

Auf der linken Seite eine 3/8 Zoll Gewinde.



Und was kann man damit machen?

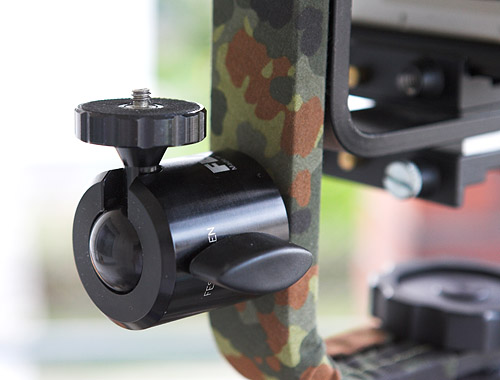

Z.B. einen Kugelkopf für allerlei Zubehör anschrauben.

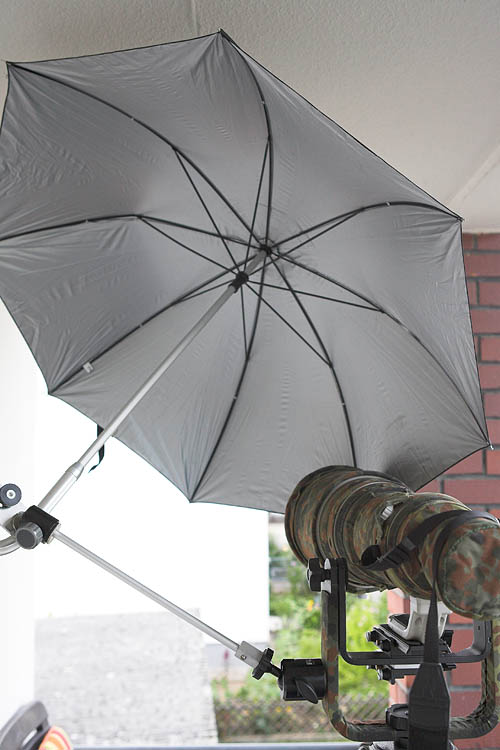

Meine Hauptanwendung ist allerdings der Regenschirm hier.
Macht Schatten da wo man ihn braucht, die Innenseite ist silber und kann als Reflektor genutzt werden.

Und so ganz Nebenbei dient der auch noch als Regenschutz wenn es sein muss.

Die Verlängerungsstange ist selbst gebaut.

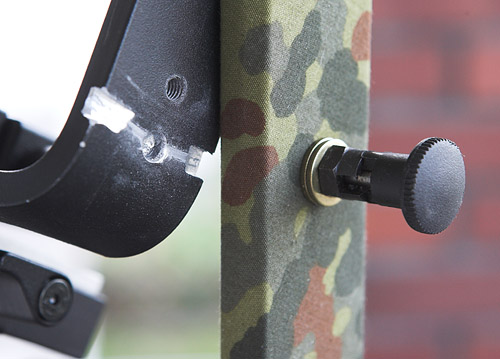

Und hier das nützlichste nachgerüstete Teil: Die Arretierung für den Bügel, realisiert mit einem Federbolzen. Man kann den Bolzen fertig kaufen, und durch drehen auf zwei Positionen stellen.
Einmal ragt er heraus und der Bügel kann sich völlig frei bewegen, und in der anderen Stellung ragt er nach innen und der Bügel schnappt ein sobald er in die Mittelstellung kommt. Dazu musste der Bügel noch etwas gefeilt und gebohrt werden.

Gerade wenn man schnell einen Telekonverter aufsetzen will ein unschätzbar sinnvolles Teil.

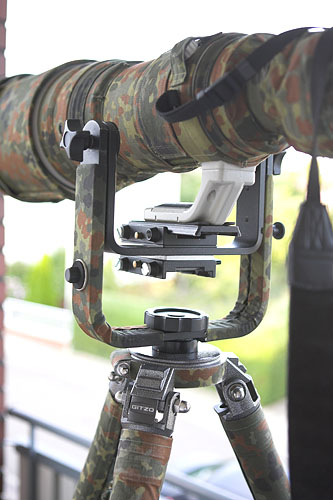

Und so sieht der komplette Bügel aus, wie man erkennen kann ist an der Unterseite noch eine zweite Schnellwechselaufnahme eingebaut worden. Dadurch kann den nach oben gedrehten Bügel auf beiden Seiten mit Objektiven bestücken.

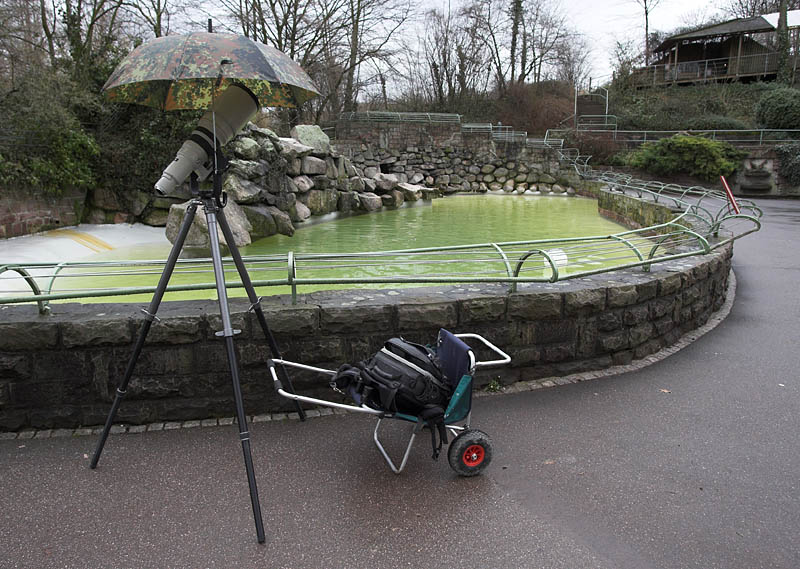

Und hier unten noch ein ganz altes Foto, noch keine Tarnbezüge drauf, aber als Beispiel für den Regenschirm

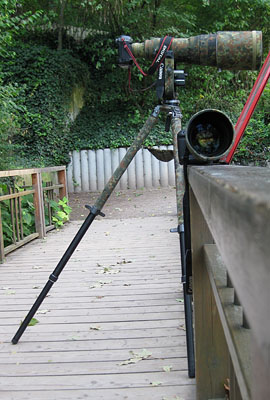

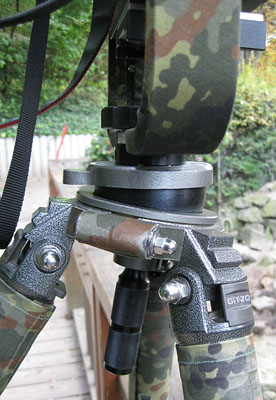

Was in diesem Zusammenhang auch noch zu erwähnen wäre ist die Nivelierkugel die es da von Gitzo zum nachrüsten gibt. Damit ist es dann möglich das Stativ bin ganz nach vorne ans Geländer zu kippen und den Kopf trotzdem gerade aus zu richten.
Und da war die ganze Zeit noch etwas das mich gestört hat: Der Schwerpunkt des Objektives befindet sich immer über der Nickachse.
Das hat zur Folge, dass das Objektiv abkippen kann wenn man es zu sehr neigt. Für eine optimale Balance muss der Schwerpunkt genau auf der Achse liegen.
Und wofür diese Profis bei Manfrotto diesen nutzlosen Zwischenraum vorgesehen haben wissen auch nur sie selbst. Aber gut dass er da ist, dieser Platz reicht nämlich genau aus um das Objektiv tiefer zu legen.
Optimal wäre es nämlich so:
Hinten der original Bügel. In der Mitte ein Prototyp der mir nicht so gefallen hat und vorne die Version für meinen umgebauten 393.
Schnellwechselplatte umbauen
Eingebaut
Und ohne Klemmung bleibt die Kamera in jeder Position stehen.
Damit sich das folgende Pulverbeschichten lohnt habe ich gleich noch vier weitere von den Bügeln gebaut
Nach dem Sandstrahlen sieht es so aus
und nach dem Pulverbeschichten
in den normalen Kopf eingebaut:
und hier mein Kopf im Einsatz im Bayerischen Wald.

Tuningbügel Neuauflage 2013
Wegen einiger Nachfragen habe ich wieder eine Kleinserie der Tuningbügel aufgelegt. Durch die Anschaffung einer Biegemaschine war ich jetzt in der Lage die Bügel zu biegen anstatt aus 3 Teilen verschrauben zu müssen.

Der Rohling in verschiedenen Baustufen

Doch der neue Bügel musste besser werden als der alte.

Lange habe ich mir Gedanken gemacht, wie man ihm eine nicht zu komplizierte Arretierung mitgeben kann, ohne dass man dabei den Äußeren Bügel bearbeiten muss.

Die Lösung sieht man hier

Die Arretierung hat zwei Kugelschnapper erhalten, für sicheres Einrasten.

Die Arretierung alleine war mir aber noch nicht genug Innovation.

Oft habe ich festgestellt, dass man Zubehör irgendwo am Stativ befestigen können müsste, aber es gab da keine geeigneten Anschraub-möglichkeiten. Daher habe ich bei Bedarf montierbare Winkelplattformen gebaut.

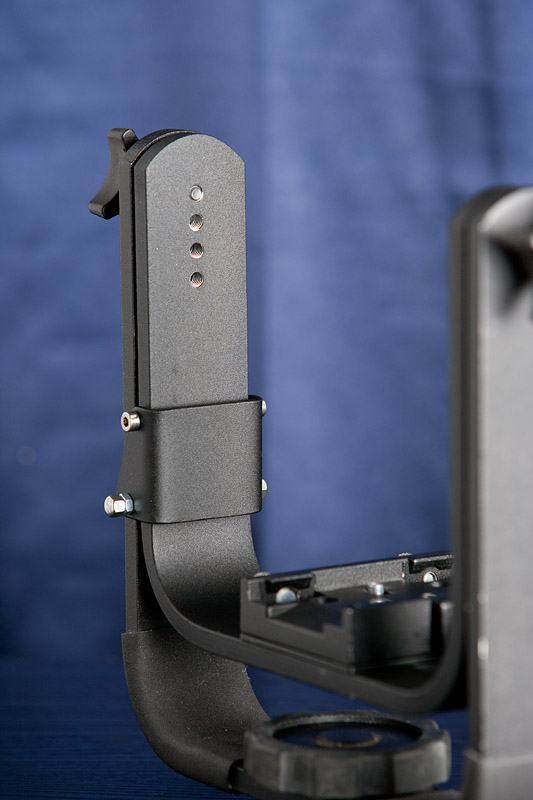

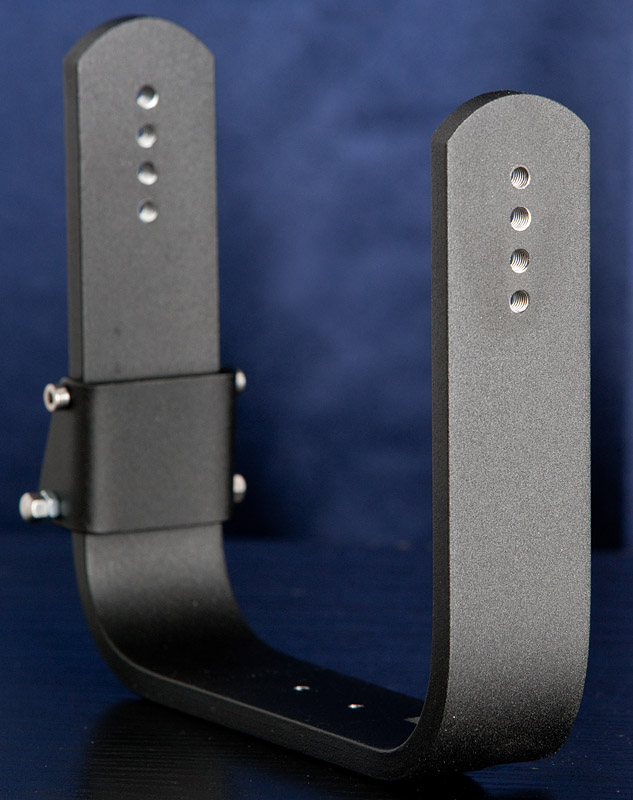

Hier sieht man jetzt den fertigen Tuningbügel (Version I).

Im Vergleich zu meinem ersten Tuningbügel hat er mehr Löcher zur Höhenverstellung, die auch noch näher zusammen liegen, für besseres Ausbalancieren.

Dieser Bügel kann so wie er auf dem Foto zu sehen ist bei mir für 80€ zzgl. Versandkosten bei mir erworben werden.

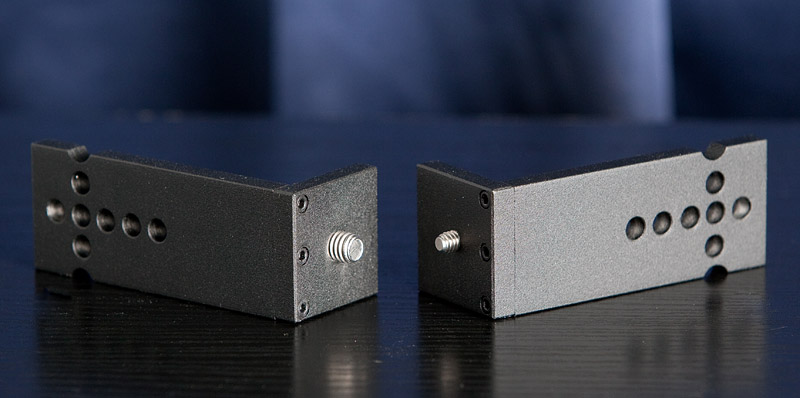

Eine Winkelplattform mit 1/4" Gewinde oder 3/8" Gewinde kann für 25€ erworben werden.

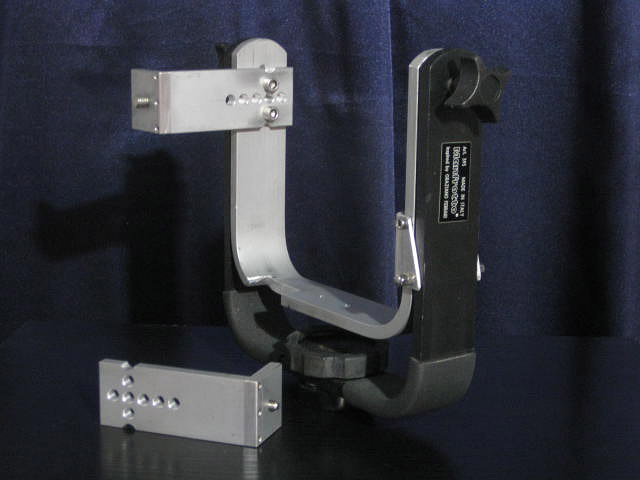

Der Clou an der anschraubbaren plattform ist, dass sie auch nach vorne oder hinten zeigend montiert werden kann, sowie etwas höhenverstellbar ist.

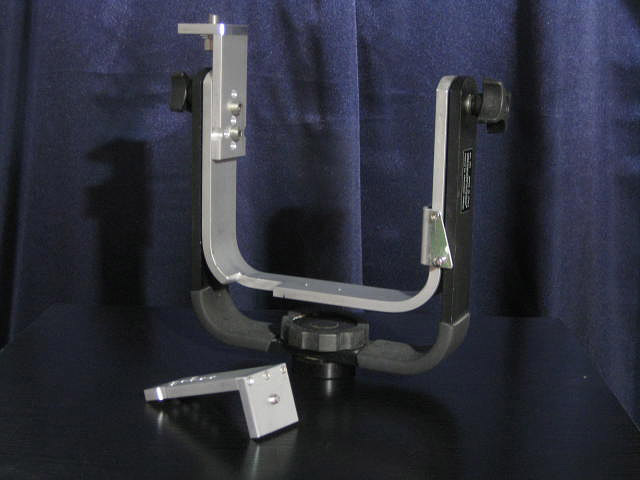

Unten sieht man wie das ganze fertig montiert aussieht.

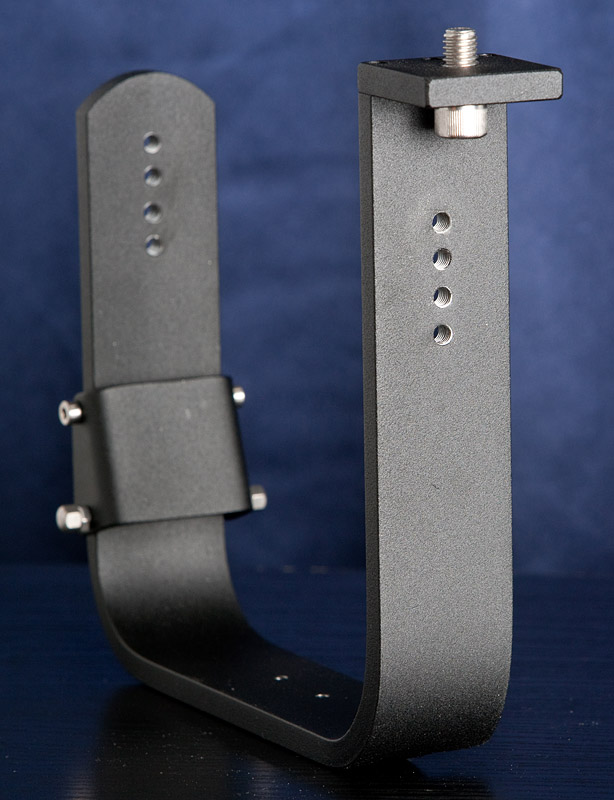

Für die Anwender die sowieso immer eine Plattform brauchen werden, gibt es den Bügel in der Version II:
Dieser hat eine fest Plattform und ist daher nicht viel schwerer als Version I ohne die Plattform.

Dieser Bügel kann für 95€ zzgl. Versand bei mir erworben werden.

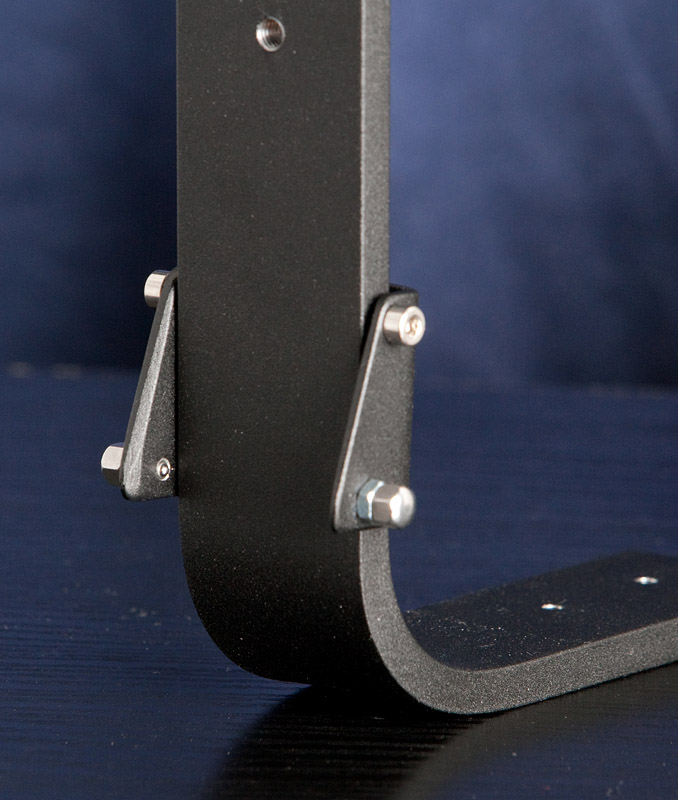

Nochmal die Arretierung in Nahaufnahme am fertigen Bügel.

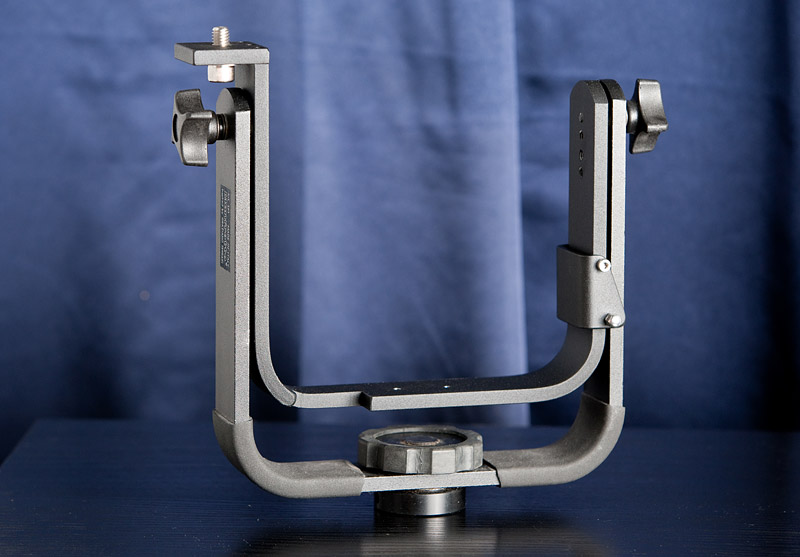

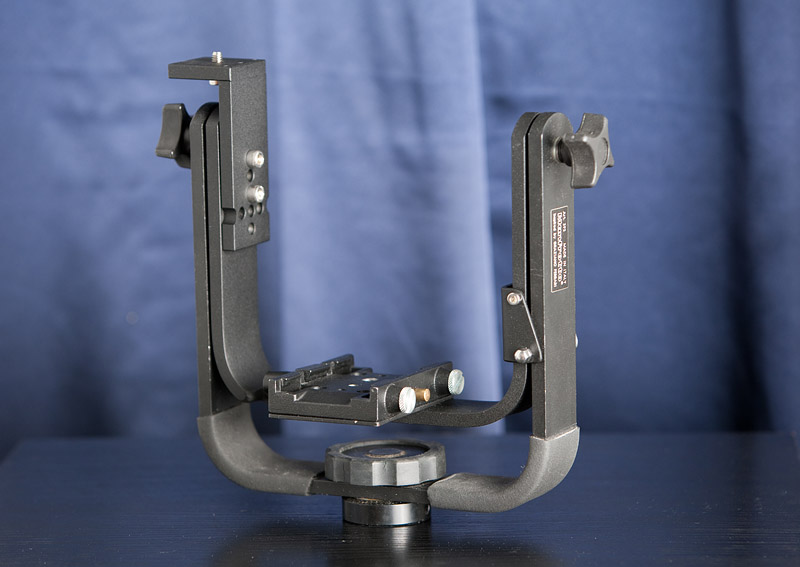

Unten: Bügel Version II im 393 eingebaut. (ohne montierte Wechselplatte)

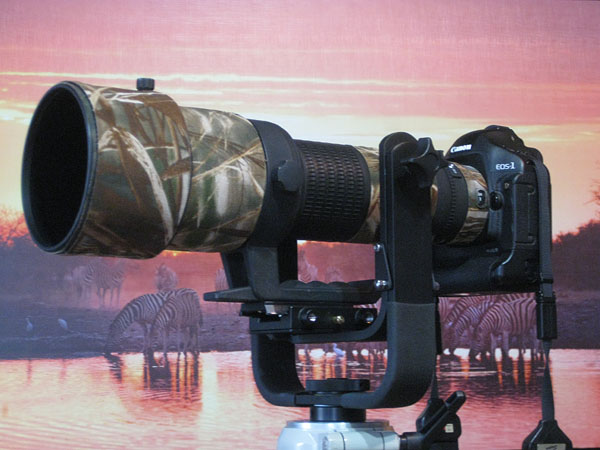

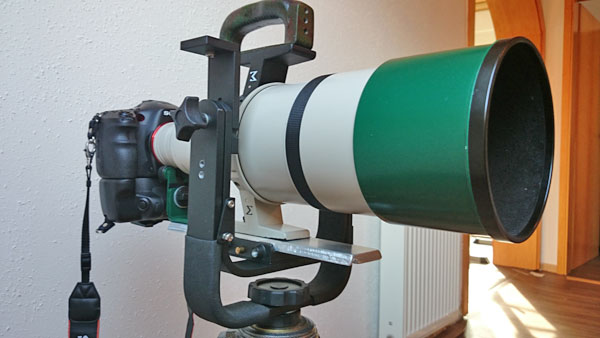

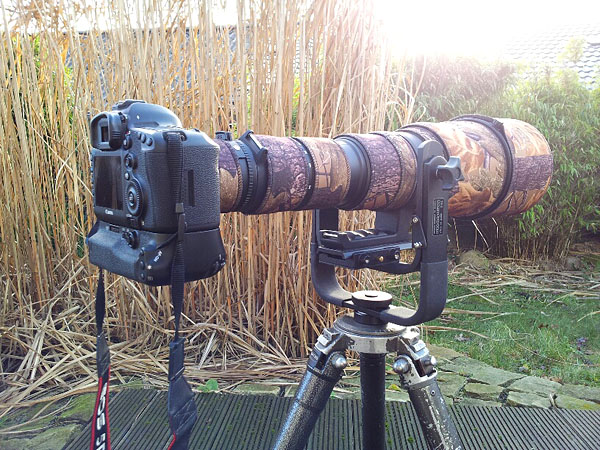

Ein paar Fotos von Anwendern mit verschiedenen Objektiven darauf:
